深圳市托理拆利機電設備有限公司為客戶提供定制化真空解決方案，在充分考慮真空技術要求的基礎上以低的成本滿足所需的性能。設計系統時，我們會兼顧運行成本和環保要求。

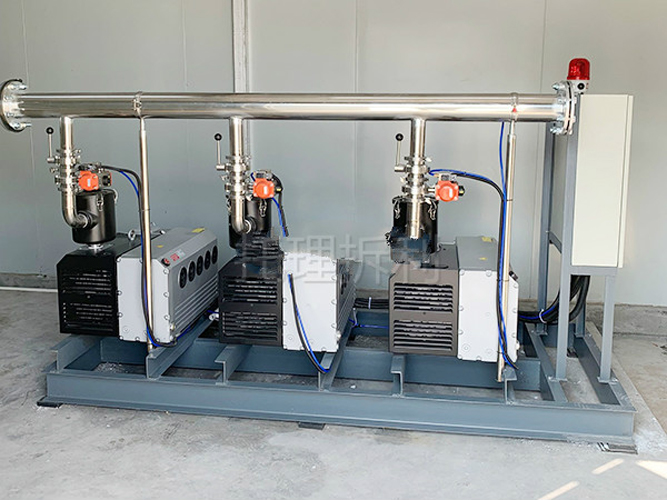

中心吸引負壓真空機組

本系統是專門為醫療行業量身定制的負壓真空機組，包括有：真空泵主機、進氣過濾器、電磁真空充氣閥、壓力開關、溫控系統、PLC+觸摸屏電控柜、聲光報警器、公用機架及配套的管路和閥門等組成。

主機可采用：液環真空泵、油旋片真空泵、干式真空泵。

單臺主機抽氣量：27～500m/h

單臺主機電機功率：0.81～15 KW

終端抽氣速率：≥30L/min　　系統小時泄漏率：≤1%

詳情說明：

隨著社會的發展，國內外各大醫院已普遍采用了將科研供氣氣源統一放置，科研氣體通過減壓及輸送管道直接輸送到每個病人的床頭。使用時，病人只需將裝有濕化瓶的插頭往插孔上一插，氣體就能*地流出，負壓吸引系統是利用負壓原理，利用真空泵將輸送管道抽成真空而產生負壓，并輸送到病人床頭，使用時，只需將裝有吸引瓶的插頭往對應的插孔上一插，病人的液體污物就能通過吸引器吸到污物瓶內。這種供氣系統和吸引系統的出現，減輕了醫護人員因搬運氣瓶帶來的勞動，減少了污染，使搶救病人更加及時、安全、可靠、連續。

一：科研負壓真空機組

1.1科研負壓真空機組：由真空泵、TR*控制系統、進氣過濾器、壓力傳感器、高真空電磁閥、止回閥、隔離閥和管道等部件組成；

1.2真空壓力調節范圍：－0.04～－0.087MPa；

1.3其中真空泵、TR*控制系統、進氣過濾器、壓力傳感器、高真空電磁閥、止回閥、隔離閥為撬裝式一體設計；

1.4負壓真空機組吸氣、排氣口均為單點連接，機組內部連接管路為不銹鋼材質，連接方式為快裝快卸式，施工、安裝、檢修極其方便。

二：真空泵主機

2.1單臺主機抽氣量：27～500m/h

2.2單臺主機電機功率：0.81～15 KW

2.3終端抽氣速率：≥30L/min

2.4系統小時泄漏率：≤1%

三：TR 控制系統：由集中監控模塊、PLC控制模塊、真空壓力監測模塊和網絡模塊等部分組成。

3.1集中監控模塊：配7寸彩色觸摸屏，分辨率不低于800*480，全中文顯示；能夠顯示系統真空壓力、系統設定參數、系統接入電壓、系統運行電流、真空泵運行狀態、系統報警記錄等信息；

3.2 PLC控制模塊：三菱PLC、人機界面控制方式，按先起先停原則自動切換交替工作，當一臺泵工作不能滿足系統需要時自動啟動第二；

3.3真空壓力監測模塊：監測系統真空壓力，并把數據傳送給TR控制系統；

3.4網絡模塊：能實現所有監測數據和報警信息遠傳至氣源遠程報警系統和科研氣體*監測報警管理系統；

3.5手動/自動切換，本地/遠程切換，每臺真空泵設有獨立電路系統，*控制器故障時，能切換到每臺真空泵的本地控制，本地控制時真空主機也受真空壓力控制、高停低開，確保連續供氣；

3.6控制系統提供真空泵運行、故障、停機干接點端子接口信號給遠程，帶有低壓報警220V電壓輸出；

四：*冗余設計，任何零部件損壞不影響系統運行。當大流量的單臺真空泵故障時其余真空泵仍應能滿足設計流量。科研真空設備內任何部件發生單一故障維修時系統應能連續工作；

五：真空機組安裝時，應采取減震措施，確保其振動值符合有關規定。
